微壓背壓閥RW78

RW78系列微壓背壓閥，大膜片結構，橡膠膜片壓力傳輸，專門為微壓使用要求設計，穩定入口壓力，主要應用于中等流量氣體系統和液體（有適用于液體的結構）。主要有不銹鋼微壓背壓閥和其他材質可選。沃原微壓背壓閥系列產品，隨著產品的不斷研發更新，產品性能越來越好，為微壓使用客戶提供有力技術支持。

服務熱線： 021-60528933

在線咨詢

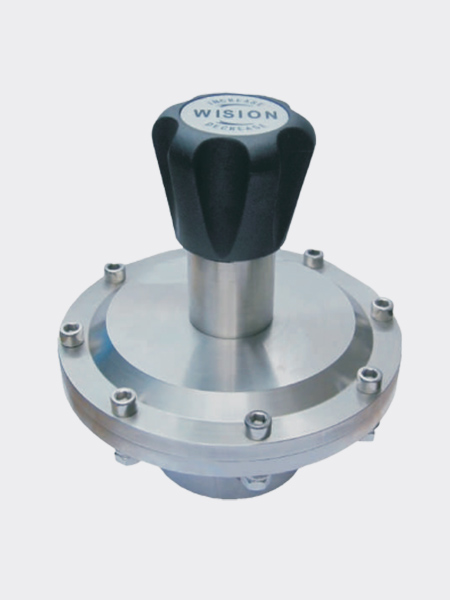

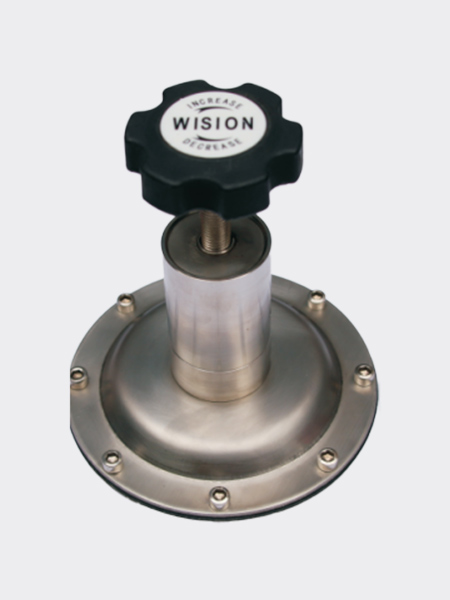

手動調節
氣控調節
高溫型

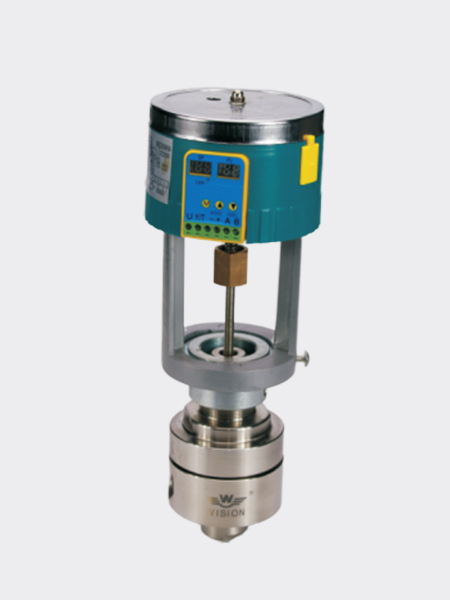

電動調節

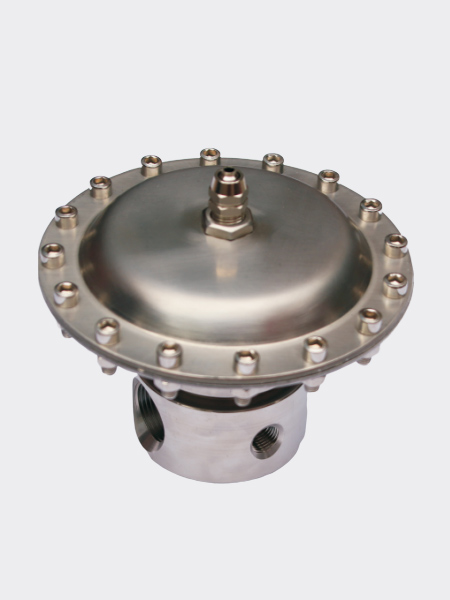

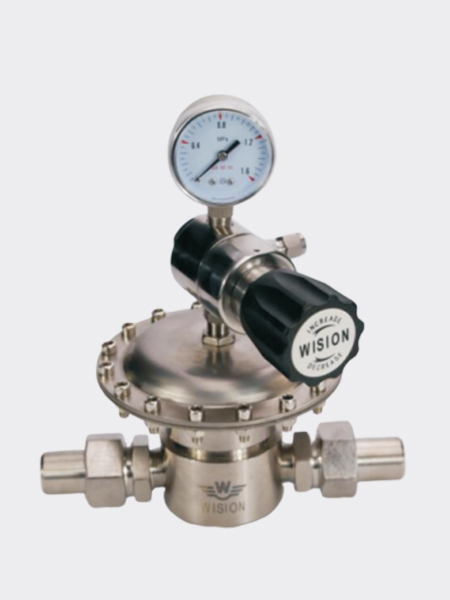

先導調節
電氣比例閥

設計特點Design features

● 單級式減壓結構

● 母體與膜片采用硬密封形式

● 壓力表，安全閥接口1/4〞NPT（F）

● 內設過濾網

● 可采用面板式或墻式安裝

適用范圍Scope of application

● 實驗室

● 氣體吹掃系統

● 腐蝕性氣體、特種氣體

● 氣體微正壓使用工況

● 測試設備

特性參數Characteristic parameters

? 調節壓力:0～10，0～25，0～50， 0～100，0～200KPa

? 安全測試壓力：150% 最大額定壓力

? 適用溫度：-40℃至＋100℃（大于100℃咨詢技術）

? 內泄漏率：2×10-8 atm cc/sec He

? Cv值：0.2，0.6，1.2，2.4，3.2，,5.1，11，17

產品材質Product material

? 母體：316L，304，C276，TA2，PVDF，PTFE，不銹鋼襯氟

? 上蓋：304

? 膜片：NBR， VITON，316L，C276， PTFE，EPDM， PEEK

? 過濾網：316L(10μm)

? 閥座:PCTFE， PTFE ，NBR，PEEK，Vespel， 316L

? 彈簧：316L

? 閥芯頂桿：316L

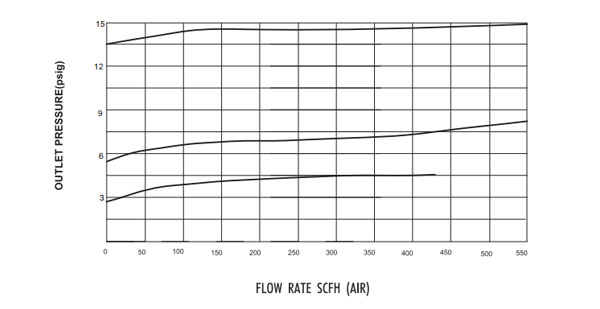

流量曲線圖Flow curve

安裝尺寸圖Installation dimensions

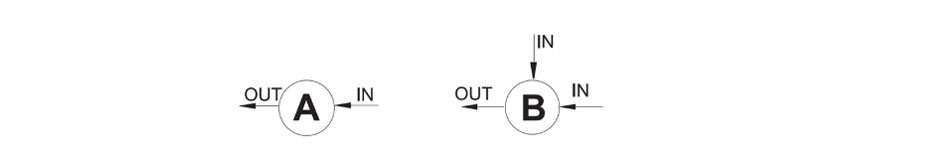

母體孔位圖Matrix bitmap

訂購指南 ORDERING INFORMATION
系列型號	母體材質	母體孔位	調節壓力	壓力表	進氣形式	出氣形式	選項
RW78微壓背壓閥 HLRW78超微壓背壓閥 LRW78液體背壓閥 ARW78氣控背壓閥 XRW78先導背壓閥 ERW78電動背壓閥 EARW78電氣比例背壓閥	L	A	G	G	OO	OO	P
	L:316L S:304 C:C276 T:TA2 PD:PVDF PF:PTFE CF:襯氟	A B	E:200KPA G:100KPA H:50KPA K:25KPA L:10KPA 超微壓HLRW78 N:2KPA M:5KPA	G:附壓力表（KPa) W:無壓力表	00:1/4NPT(F) 02:3/8NPT(F) 04:1/2NPT(F) 06:3/4NPT(F) 08:1"NPT(F) 10:1-1/4"NPT(F) 12:1-1/2"NPT(F) 14:2"NPT(F) 其他形式接頭可供選擇	00:1/4NPT(F) 02:3/8NPT(F) 04:1/2NPT(F) 06:3/4NPT(F) 08:1"NPT(F) 10:1-1/4"NPT(F) 12:1-1/2"NPT(F) 14:2"NPT(F) 其他形式接頭可供選擇	P:面板式安裝
