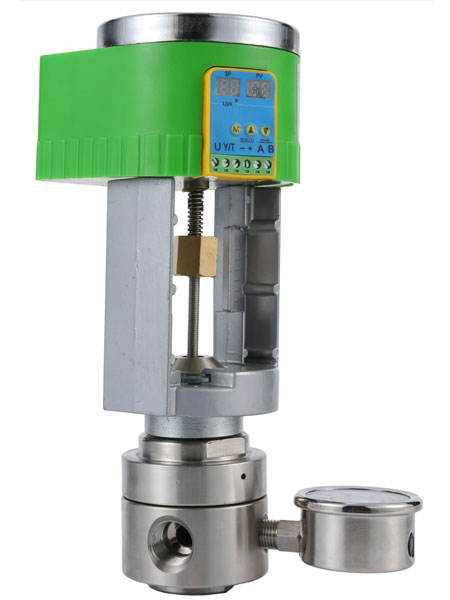

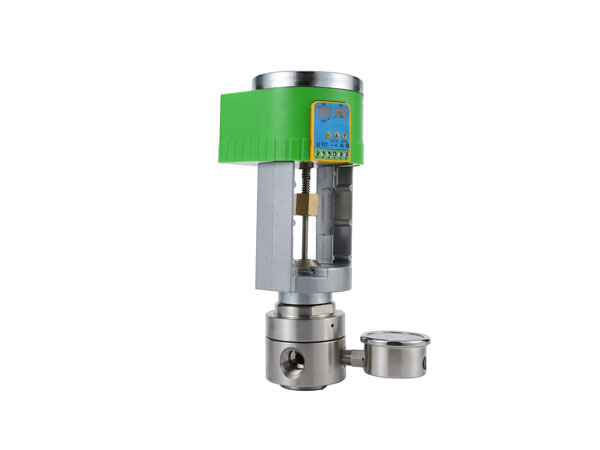

不銹鋼電動減壓器ERW12

ERW12系列電動減壓器，可接收電信號控制，單級式膜片減壓結構，不銹鋼膜片壓力傳輸，輸出壓力穩定，適用于純凈氣體、標準氣體、腐蝕性氣體和液體等。適用范圍：實驗室、石油化學工業、測試設備。

服務熱線： 021-60528933

在線咨詢

電動減壓器由直行程電動執行機構和低流阻直通單座閥體組成.電動執行機構為電子式一體化結構，內有伺服放大器，可遠程控制，電腦控制，輸入控制信號(4-20mA DC或0-5VDC)及電源即可控制閥門開度，達到對壓力、流量工況參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。

電動減壓器

設計特點Design features

●母體與膜片采用硬密封形式。

● 母體螺紋：3/8" NPT（F）、1/2" NPT（F）

● 可采用面板式或墻式安裝。

● 可以遠程控制，可電腦控制，PLC控制

● 動作靈敏，精度高

特性參數Characteristic parameters

? 最大輸入壓力：500 , 3000 psig
? 輸出壓力：0～25, 0～50, 0～100, 0~125，0～250，0~400 psig
? 安全測試壓力：1.5 倍的最大輸入壓力
? 適用溫度：-40℃至＋100℃（大于100℃咨詢技術）
? 泄漏率:2×10-8 atm cc/sec He
? Cv 值: 0.6, 1.2
? 電壓： AC24V 和DC24V
? 輸入信號：0-5mA, 0-10mA 4-20mA

產品材質Product material

? 母體:316L , Brass ,C276, TA2, 蒙乃爾400,不銹鋼襯氟

? 上蓋：304

? 膜片：316L C276

? 過濾網：316L(10μm)

? 閥座:PTFE,PEEK,Vespel

? 彈簧： 316L

? 閥芯頂桿：316L

流量曲線圖Flow curve

安裝尺寸圖Installation dimensions

母體孔位圖Matrix bitmap

訂購指南 ORDERING INFORMATION
系列型號	母體材質	母體孔位	輸入壓力	輸出壓力	壓力表	進氣形式	出氣形式	選項
ERW12電動減壓器	L	B	D	H	G	02	02	P
	L:316L S:304 B:Brass C:C276 T:TA2 M:Monel CF:襯氟	A B D G M	D:3000psig F:500psig	F:0-400psig G:0-250psig I:0-125psig K:0-100psig L:0-50psig L:0-25psig Q:30"Hg Vac-30psig S:30"Hg Vac-60psig T:30"Hg Vac-100psig U:30"Hg Vac-200psig	G:附壓力表（Mpa) P:附壓力表（psig/bar) W:無壓力表	02:3/8NPT(F) 03:3/8NPT(M) 04:1/2NPT(F) 05:1/2NPT(M) 12:3/8卡套接頭 13:1/2卡套接頭 91:1/4"VCR(F) 92:1/4"VCR(M) 92:1/4"焊接管其他接頭可供選擇	02:3/8NPT(F) 03:3/8NPT(M) 04:1/2NPT(F) 05:1/2NPT(M) 12:3/8卡套接頭 13:1/2卡套接頭 91:1/4"VCR(F) 92:1/4"VCR(M) 92:1/4"焊接管其他接頭可供選擇	P:面板式安裝 R:安全閥 ZR:自泄壓 SR:自卸壓帶回收口
