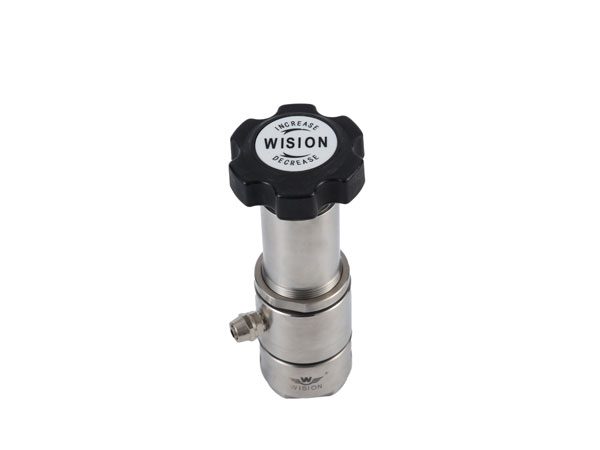

HTRW11不銹鋼系列高溫減壓器，單級式膜片減壓結構，不銹鋼膜片壓力傳輸，輸出壓力穩定，適用于高溫氣體和高溫液體等。可采用面板式安裝，適用范圍：實驗室、石油化學工業、測試設備。
HTRW11不銹鋼系列高溫減壓器，單級式膜片減壓結構，不銹鋼膜片壓力傳輸，輸出壓力穩定，適用于高溫氣體和高溫液體等。可采用面板式安裝，適用范圍：實驗室、石油化學工業、測試設備。
●母體與膜片采用硬密封形式。
● 母體螺紋：1/4" NPT（F）、3/8" NPT（F）。
● 可采用面板式或墻式安裝。
| ? 最大輸入壓力：500,3000psig | |
| ? 輸出壓力：0～25, 0～50, 0～100, 0～250, 0～500, 0～750 psig | |
| ? 安全測試壓力：1.5倍的最大輸入壓力 | |
| ? 適用溫度： 100℃至＋260℃（大于260℃咨詢技術） | |
| ? 泄漏率： 2×10-8 atm cc/sec He | |
| ? Cv值：0.06 ,0.08, 0.12 ,0.2 |
| ? 母體：316L , Brass ,C276,TA2,蒙乃爾400,不銹鋼襯氟 |
| ? 上蓋：304 |
| ? 膜片：316L C276 |
| ? 過濾網：316L(10μm) |
| ? 閥座：PTFE, PEEK , Vespel |
| ? 彈簧： 316L |
| ? 閥芯頂桿：316L |
| 訂購指南ORDERING INFORMATION | ||||||||
| 系列型號 | 母體材質 | 母體孔位 | 輸入壓力 | 輸出壓力 | 壓力表 | 進氣形式 | 出氣形式 | 選項 |
| HTRW11高溫減壓器 | L | B | D | F | G | OO | OO | P |
|
L:316L B:Brass C:C276 T:TA2 M:Monel CF:襯氟 |
A B D G J M |
D:3000psig F:500psig |
E:0-750psig F:0-500psig G:0-250psig I:0-100psig K:0-50psig L:0-25psig Q:30"Hg Vac-30psig S:30"Hg Vac-60psig T:30"Hg Vac-100psig U:30"Hg Vac-200psig |
G:附壓力表 （Mpa) P:附壓力表 （psig/bar) W:無壓力表 |
00:1/4NPT(F) 01:1/4NPT(M) 23:CGA330 24:CGA350 27:CGA580 28:CGA660 30:CGA590 52:G5/8-RH(F) 63:W21.8-14RH(F) 64:W21.8-14LH(F) 91:1/4"VCR(F) 92:1/4"VCR(M) 93:1/4"焊接管 其他形式接頭可供選擇 |
00:1/4NPT(F) 01:1/4NPT(M) 10:1/8卡套接頭 11:1/4卡套接頭 12:3/8卡套接頭 15:6mm卡套接頭 16:8mm卡套接頭 74:M8*1-RH(M) 91:1/4"VCR(F) 92:1/4"VCR(M) 93:1/4"焊接管 其他形式接頭可供選擇 |
P:面板式安裝 R:安全閥 N:針閥 D:膜片閥 ZR:自泄壓 SR:自卸壓帶回收口 |
|
