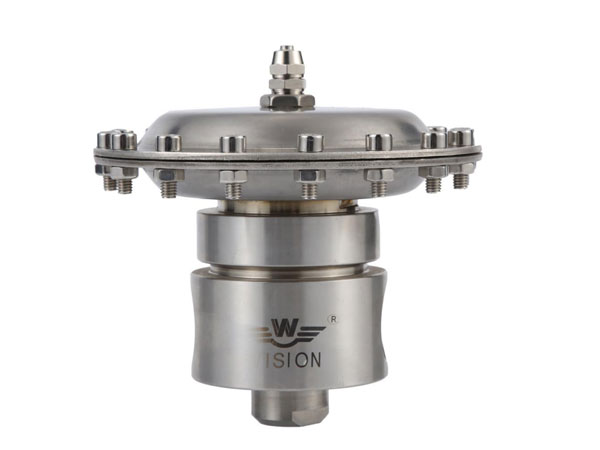

不銹鋼氣控減壓器ARW15

ARW15中等流量系列氣控減壓器，單級式膜片減壓結構，平衡式閥芯，不銹鋼膜片壓力傳輸，輸出壓力穩定，主要應用于中等流量氣體、系統。適應于純凈氣體，標準氣體，腐蝕性氣體，液體等。適用范圍：適用范圍：實驗室、石油化工、測試設備等。

服務熱線： 021-60528933

氣控減壓器是根據控制壓縮空氣壓力來調整閥后壓力的大小，控制閥后流體壓力。壓力在調節范圍內可任意調節，連續控制，實現閥后壓力的連續、無級調節，可以遠程控制、氣動控制等多種控制方式，閥后壓力受空氣壓力控制，可以相等，也可以按一定比例變化，氣控比率1：1到1:100。氣控減壓器適用于流體壓力需要遠程控制、精確控制的使用場合。

氣控減壓器

設計特點Design features

● 單級式減壓結構，平衡式閥芯。

● 母體與膜片采用硬密封形式。

● 母體螺紋：進出氣接口1/4"NPT(F)，3/8"NPT(F)，1/2"NPT(F)，3/4"NPT(F)，壓力表、安全閥接口1/4NPT（F）。

● 內部結構易吹掃，內設過濾網。

● 可采用面板式安裝或者墻式安裝。

● 可以遠程控制，氣動控制等多種控制方式。

● 壓縮空氣壓力0-7bar。

● 動作靈敏，精度高。

特性參數Characteristic parameters

? 最大輸入壓力：500，3000psig

? 輸出壓力： 0~25， 0~50， 0~100，0~250，0~400 psig

? 安全測試壓力：1.5 倍的最大輸入壓力

? 適用溫度：-40℃至+100℃（大于100℃咨詢技術）

? 泄漏率：2×10^-8 atm cc/sec He

? Cv值： 0.6,0.8,1.8

? 氣控比率1：1到1:100

? 線性度：±5%F.S以下

? 靈敏度：±3%F.S以下

? 精度：±5%F.S以下

產品材質Product material

? 母體：316L,Brass,304，C276,TA2，蒙乃爾400，不銹鋼襯氟

? 上蓋：304

? 膜片: 316L,C276

? 過濾網: 316L(10μm)

? 閥座：PCTFE,PTFE，PEEK,Vespel

? 彈簧： 316L

? 閥芯頂桿：316L

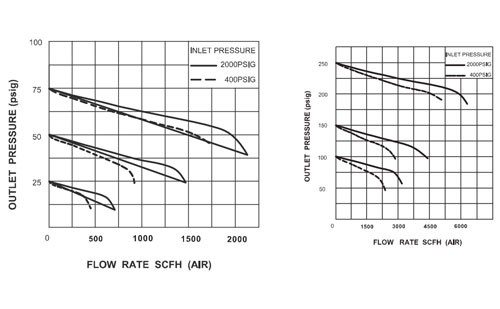

流量曲線圖Flow curve

安裝尺寸圖Installation dimensions

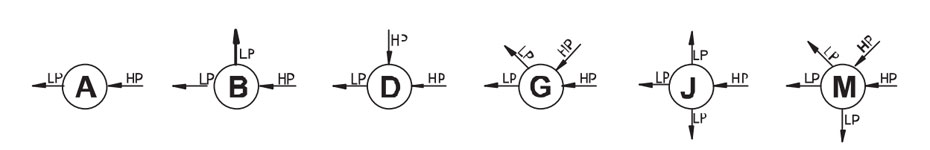

母體孔位圖Matrix bitmap

訂購指南ORDERING INFOUMATION
系列型號	母體材質	母體孔位	輸入壓力	輸出壓力	壓力表	進氣形式	出氣形式	選項
ARW15氣控減壓器	L	B	E	H	G	04	04	P
	L:316L S:304 B:Brass C:C276 T:TA2	A B D G J M	D:6000psig E:3000psig F:500psig	E:0-400psig G:0-250psig H:0-125psig J:0-100psig L:0-50psig M:0-25psig Q:30"Hg Vac-30psig S:30"Hg Vac-60psig T:30"Hg Vac-100psig	G:附壓力表（Mpa) P:附壓力表（psig/bar) W:無壓力表	00:1/4NPT(F) 01:1/4NPT(M) 02:3/8NPT(F) 03:3/8NPT(M) 04:1/2"NPT(F) 05:1/2"NPT(M) 06:3/4"NPT(F) 13:1/2"卡套接頭 14:3/4"卡套接頭其他形式接頭可供選擇	00:1/4NPT(F) 01:1/4NPT(M) 02:3/8NPT(F) 03:3/8NPT(M) 04:1/2"NPT(F) 05:1/2"NPT(M) 06:3/4"NPT(F) 13:1/2"卡套接頭 14:3/4"卡套接頭其他形式接頭可供選擇	P:面板式安裝 R:安全閥 ZR:自泄壓 SR:自泄壓帶回收口
