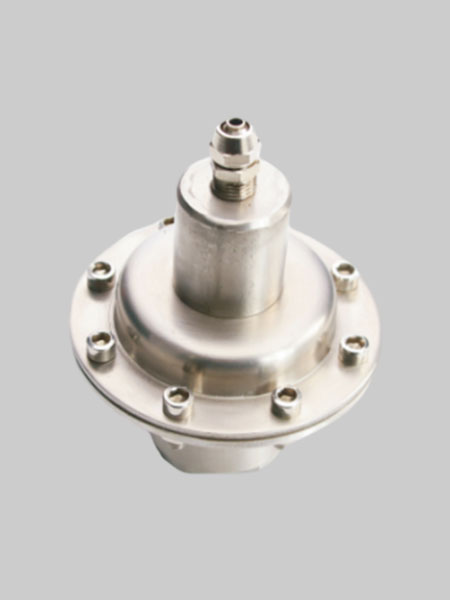

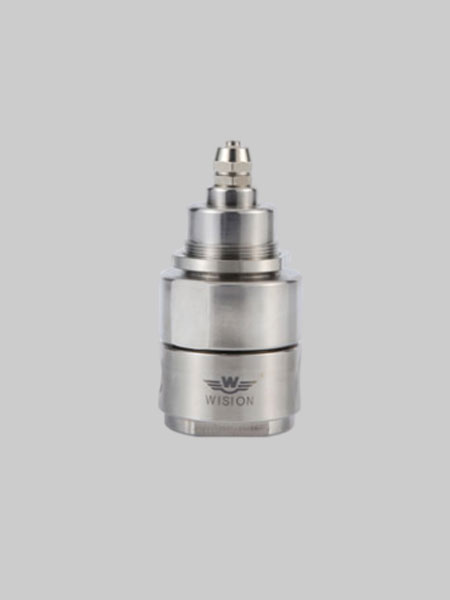

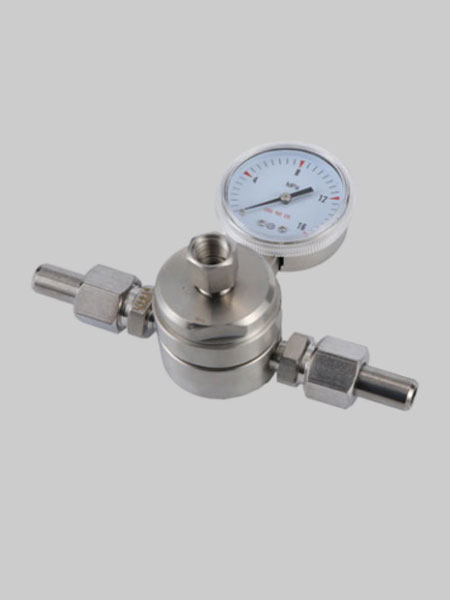

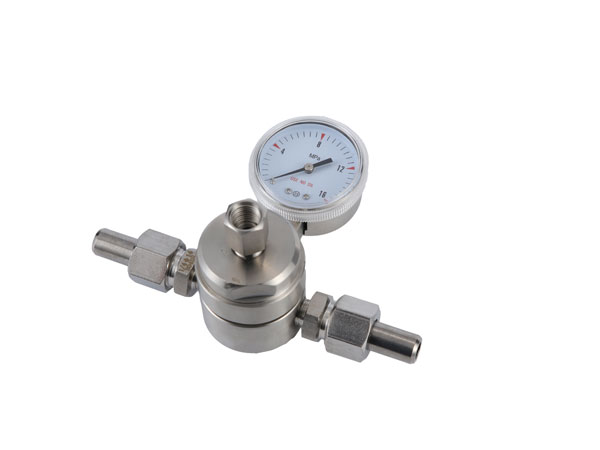

氣控背壓閥ARW75

ARW75中高壓系列氣控背壓閥，不銹鋼膜片壓力傳輸，壓力控制準確，用于調節上游壓力，適用氣體、標準氣體、腐蝕性氣體, 液體等。有不銹鋼背壓閥、黃銅背壓閥、哈氏合金背壓閥，鈦材背壓閥等材質可選。

服務熱線： 021-60528933

在線咨詢

氣控背壓閥是根據控制壓縮空氣壓力來調整背壓壓力的大小，控制閥前流體壓力。壓力在調節范圍內可任意調節，連續控制，實現背壓的連續、無級調節，可以遠程控制、氣動控制等多種控制方式，閥前背壓受空氣壓力控制，可以相等，也可以按一定比例變化，氣控比率1：1到1:100。氣控背壓閥適用于流體壓力需要遠程控制、精確控制的使用場合。

氣控背壓閥
氣控型
氣控調節型

設計特點Design features

● 母體與膜片采用硬密封形式

● 母體螺紋1/4''-1''NPT(F)

● 可以遠程控制，氣動控制等多種控制方式

● 壓縮空氣壓力0-7bar，動作靈敏，精度高

適用范圍Scope of application

● 實驗室

● 氣體分析

● 流體控制

● 石油化學工業

● 測試設備

特性參數Characteristic parameters

? 最大輸入壓力：3000psig
? 調節壓力： 0~300 0~600,0~800，0-1500,0.3000psig
? 安全測試壓力：150%最大額定壓力
? 適用溫度：-40℃至＋100℃，（大于100℃可定制）
? 泄漏率：無氣體泄漏
? Cv值：0.06，0.08，0.2，0.4，0.6，1.2，2
? 氣控比率1：1到1:100
? 線性度：±5%F.S以下
? 靈敏度：±3%F.S以下
? 精度：±5%F.S以下

產品材質Product material

? 母體：316L，Brass，C276，TA2，不銹鋼襯氟

? 上蓋：304

? O型圈： Buna-N， Viton，四氟乙烯，PTFE

? 閥座:PCTFE ,Teflon, Vespel

? 閥芯頂桿: 316L

流量曲線圖Flow curve

安裝尺寸圖Installation dimensions

母體孔位圖Matrix bitmap

訂購指南ORDERING INFORMATION
系列	母體材質	母體孔位	調節壓力	壓力表	進氣形式	出氣形式	選項
ARW75氣控背壓閥	L	A	G	G	00	00	P
	L:316L B:Brass C:C276 T：TA2 CF:：襯氟	A B	G:0-150Psig I:0-300Psig K:0-600Psig L:0-800psig H:0-1500Psig J:0-3000psig	G:附壓力表（Mpa） P:附壓力表（Psig/bar） W:無壓力表	00:1/4"NPT（F） 01:1/4"NPT（F） 02:3/8"NPT（F） 04:1/2"NPT（F） 06:3/4NPT（F） 08:1"NPT（F） 91:1/4"VCR（F）內螺紋 92:1/4"VCR（M）外螺紋 93:1/4"焊接管其它接頭形式可供選擇	00:1/4"NPT（F） 01:1/4"NPT（F） 02:3/8"NPT（F） 04:1/2"NPT（F） 06:3/4NPT（F） 08:1"NPT（F） 91:1/4"VCR（F）內螺紋 92:1/4"VCR（M）外螺紋 93:1/4"焊接管其它接頭形式可供選擇	P:面板式安裝
