凸面整體鑄鋼管法蘭

凸面整體鑄鋼管法蘭

系列1國家標準GB/9119-2000 | 系列2機械行業標準JB/T81-94

服務熱線： 021-60528933

JB標準法蘭尺寸

凸面整體鑄鋼管法蘭(JB/T79.1-94)


1

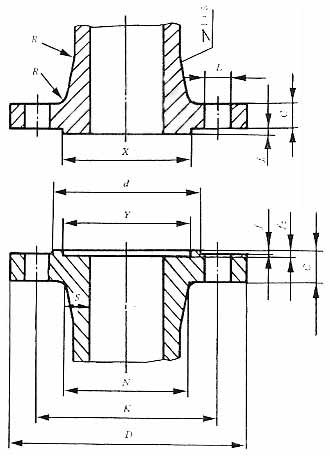

圖 1 凸面整體鑄鋼管法蘭

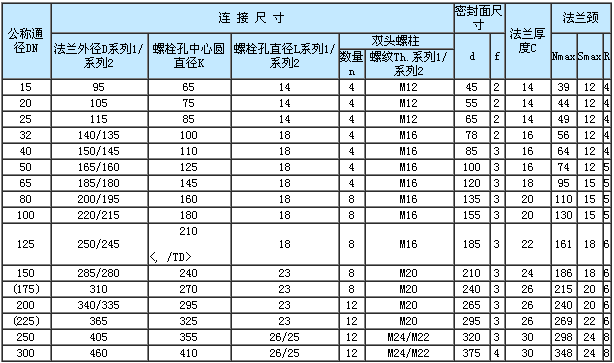

PN1.6MPa        mm

2

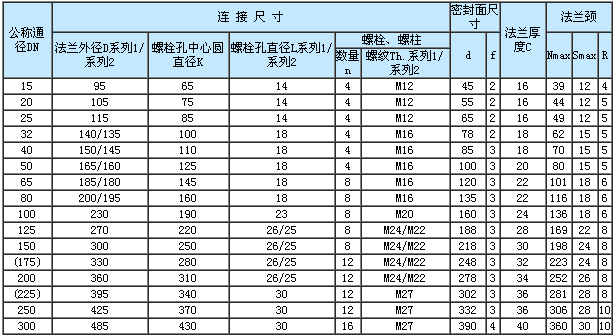

PN2.5MPa       mm

3

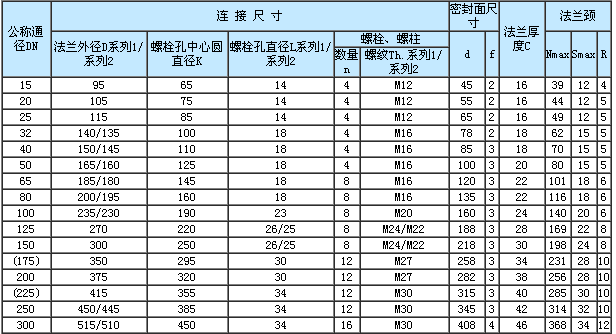

PN4.0MPa    mm

4

 注：系列1法蘭連接尺寸與國標及德國法蘭標準尺寸互換；系列2尺寸與原機標準法蘭尺寸互換；新產品設計應優先采用系列1尺寸。


2.凹凸面整體鑄鋼管法蘭(JB/T79.2-94)



5

圖 2 凹凸面整體鑄鋼管法蘭      mm

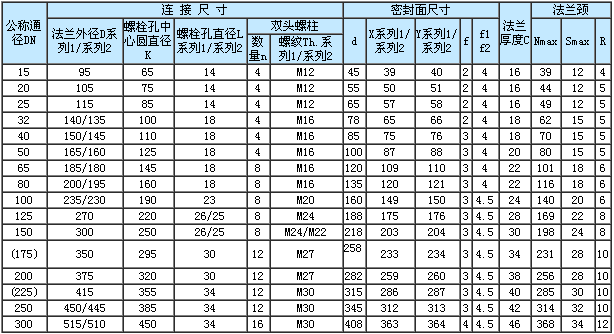

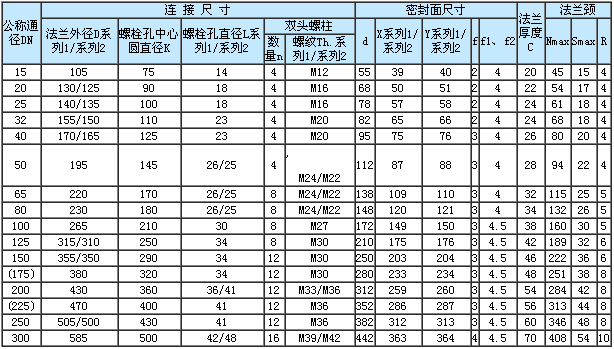

PN4.0MPa    mm

6

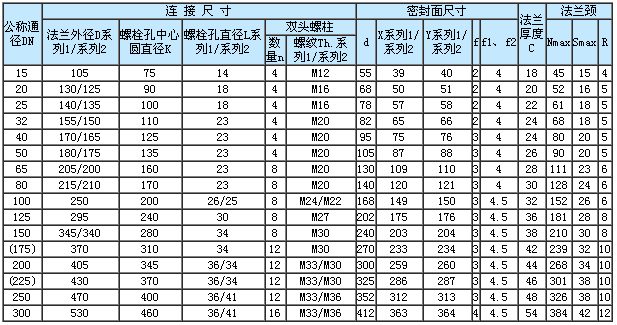

PN6.3MPa        mm

7

PN10.0MPa        mm

8

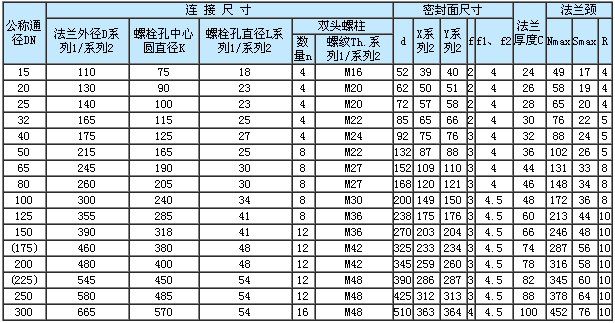

PN16.0MPa       mm

9

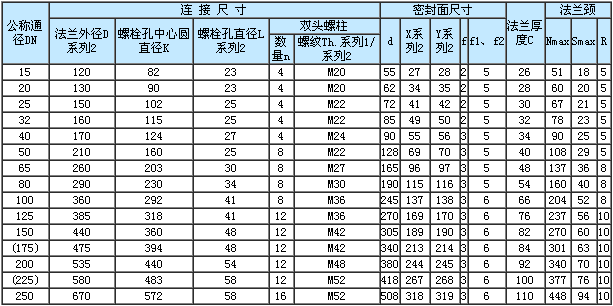

PN16.0MPa       mm

10

注：表31～35中系列1法蘭連接尺寸與國標及德國法蘭標準尺寸互換，系列2尺寸與原機標法蘭尺寸互換；新產品設計優先采用系列1尺寸。
